Döşeme nedir? Döşeme; bir yapıda katları, terasları veya çatı düzlemlerini oluşturan ve üzerindeki sabit ve hareketli yükleri kiriş, kolon, perde ya da doğrudan zemine aktaran çoğunlukla yatay taşıyıcı elemandır. İnsanların ve eşyaların üzerinde bulunduğu yüzey yalnızca mimari bir ayırıcı değildir; aynı zamanda taşıyıcı sistemin birlikte çalışmasına katkı veren önemli bir bileşendir. Bu nedenle döşeme seçimi, mimari beklentiler ile statik davranışın birlikte değerlendirilmesini gerektirir.
Günlük kullanımda “döşeme” sözcüğü parke, seramik veya şap gibi zemin kaplama katmanları için de kullanılır. Yapı mühendisliğinde ise esas olarak yük taşıyan plak ya da nervürlü sistem kastedilir. Kaplama, şap, tesisat ve asma tavan döşemenin üzerinde veya altında yer alabilir; ancak bunların ağırlıkları da hesapta döşemeye etkiyen sabit yükler arasındadır.
Döşeme ne işe yarar?
Döşemenin ilk görevi, kullanım alanındaki yükleri güvenli bir yük yolu üzerinden düşey taşıyıcılara iletmektir. Kendi ağırlığı, kaplamalar, bölme duvarları, kullanıcılar, mobilyalar, depolama veya araç yükleri; yapının kullanımına göre farklı büyüklük ve dağılımlarda olabilir. Taşıyıcı sistem hesabı bu etkilerin uygun yük birleşimleri altında incelenmesini içerir.
Döşemeler ayrıca kat düzleminde diyafram davranışı göstererek yatay etkilerin kolon ve perdelere dağıtılmasında rol oynar. Fakat “döşeme varsa rijit diyaframdır” şeklinde otomatik bir kabul doğru değildir. Büyük boşluklar, düzensiz plan geometrisi, farklı kotlar ve süreksizlikler diyafram davranışını değiştirebilir. Türkiye Bina Deprem Yönetmeliği (TBDY), yeni ve mevcut binaların deprem etkisi altındaki tasarım, yapım ve değerlendirmesine ilişkin asgari koşulları tanımlar.[1] Projedeki modelleme kabulleri bu düzenlemeler ve mühendislik hesabı doğrultusunda belirlenmelidir.
Döşeme çeşitleri nasıl sınıflandırılır?

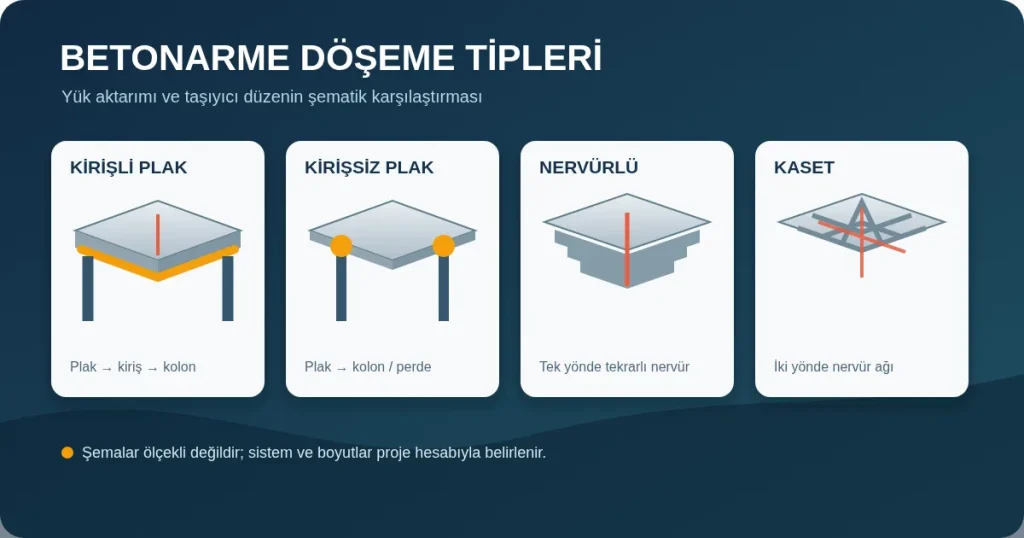

Döşeme çeşitleri tek bir başlık altında sınıflandırılamaz. Malzemeye göre betonarme, çelik-kompozit, ahşap veya prefabrike sistemlerden; çalışma biçimine göre tek doğrultulu, çift doğrultulu, plak, nervürlü ve kaset sistemlerden söz edilebilir. Mesnetlenme bakımından kirişli, kirişsiz veya zemine oturan çözümler bulunur. Aynı proje içinde, gereksinimleri farklı bölgelerde birden fazla döşeme tipi de kullanılabilir.
Kirişli plak döşemeler
Kirişli plak döşemede ince plak alanı çevresindeki veya belirli akslardaki kirişlere oturur. Kirişler yükleri kolonlara ve perdelere taşır. Düzenli akslara sahip konut ve ofis yapılarında sık karşılaşılan, yük yolunun okunaklı olduğu bir çözümdür. Kirişlerin aşağı sarkması mekanik-elektrik tesisat güzergâhlarını ve net kat yüksekliğini etkileyebilir; buna karşılık çerçeve düzeni belirgin bir taşıyıcı kurgu sağlar.
Plak, mesnet düzeni ve açıklık oranlarına bağlı olarak ağırlıklı biçimde tek doğrultuda veya iki doğrultuda çalışabilir. Tek doğrultulu davranışta yükün büyük bölümü karşılıklı iki mesnete aktarılır. Çift doğrultulu davranışta ise yük her iki ana yöndeki mesnetlere dağılır. Bunun kararı yalnızca bir odanın kısa ve uzun kenarına bakılarak verilmez; süreklilik, mesnet koşulları, boşluklar ve taşıyıcı sistem modeli birlikte incelenir.
Kirişsiz döşemeler
Kirişsiz döşemede plak doğrudan kolonlara veya perdelere oturur. Düz bir tavan yüzeyi; tesisat yerleşimi, kalıp tekrarı ve mimari esneklik açısından avantaj sağlayabilir. Buna karşılık kolon çevresindeki zımbalama etkisi, düşey ve yatay yükler altındaki davranış, kenar-köşe kolon koşulları ile döşeme-kolon birleşimlerinin ayrıntıları kritik hâle gelir. Kolon başlığı ya da tabla gibi yerel çözümler bazı projelerde değerlendirilebilir; bunların gerekliliği ve geometrisi hesapla belirlenir.
Kirişsiz sistem seçimi yalnızca “daha düz tavan” isteğine dayandırılmamalıdır. Deprem tasarımı, taşıyıcı sistem sınıfı, yatay rijitlik, ikinci mertebe etkileri ve döşemenin düşey taşıyıcılarla etkileşimi bir bütün olarak ele alınmalıdır. TBDY’nin ekindeki esaslar, deprem etkisi altında bina tasarımının çerçevesini verir; yönetmelik 1 Ocak 2019 tarihinde yürürlüğe girmiştir.[1]
Nervürlü döşemeler
Nervürlü döşeme, ince bir üst plak ile düzenli aralıklarla tekrarlanan dar gövdeli nervürlerden oluşur. Nervürler çoğunlukla bir ana doğrultuda çalışır ve yükleri mesnet kirişlerine aktarır. Gereksiz beton kütlesinin azaltılması, belirli mimari düzenlerde daha uzun açıklıkların verimli geçilmesi ve kalıp modülünün tekrarı gibi nedenlerle tercih edilebilir.
Uygulamadaki “asmolen döşeme” ifadesi çoğu zaman nervürler arasına hafif dolgu elemanı yerleştirilen sistemi anlatır. Dolgu elemanı genellikle taşıyıcı kabul edilmez; geometrinin kurulmasına, düz bir alt yüzey elde edilmesine veya ağırlığın yönetilmesine yardımcı olur. Yangın, ses, ısı, tesisat geçişleri ve deprem davranışı açısından dolgu türü ile detayların projeye uygunluğu ayrıca kontrol edilmelidir.
Kaset döşemeler
Kaset ya da waffle döşeme, birbirine dik iki yönde nervürlerin oluşturduğu gözlü bir sistemdir. Yüklerin iki doğrultuda taşınabildiği geniş ve düzenli alanlarda mimari ile mühendislik hedeflerini bir araya getirebilir. Görünür bırakılan kaset geometrisi bazı yapılarda iç mekân karakterinin parçası da olur. Ancak kalıp karmaşıklığı, tekrarlı modül gereksinimi, tesisat koordinasyonu, toplam yapı yüksekliği ve uygulama işçiliği maliyet karşılaştırmasına katılmalıdır.
Prefabrike ve kompozit döşemeler
Ön üretimli betonarme elemanlar, boşluklu plaklar veya çelik taşıyıcı üzerine trapez sac-beton kompozit çözümler; hızlı montaj ve şantiye dışı üretim kontrolü gibi avantajlar sunabilir. Bu sistemlerde birleşim bölgeleri, geçici montaj durumları, diyafram sürekliliği, yangın dayanımı ve farklı malzemelerin birlikte çalışması özel önem taşır. Proje, üretici kataloğuna indirgenemez; eleman, bağlantı ve bütün yapı davranışı yetkin mühendislerce doğrulanmalıdır.
Zemine oturan döşemeler
Zemine oturan döşeme, kat döşemelerinden farklı olarak yükünü kiriş ve kolon ağı üzerinden değil hazırlanmış zemin tabakalarına yayar. Endüstriyel zeminler, depolar ve bazı zemin kat uygulamaları bu gruptadır. Zemin taşıma özellikleri, dolgu sıkışması, oturma, derz düzeni, nem-su yalıtımı, yüzey aşınması ve noktasal yükler tasarımın temel girdileridir. Zemine oturan her plak, binanın temel sistemiyle aynı görevde değildir; bağlantı ve derz kararları proje özelinde verilir.
Betonarme döşeme tipleri karşılaştırma tablosu
| Döşeme tipi | Temel yük aktarımı | Öne çıkan yönü | Dikkat edilmesi gerekenler |
|---|---|---|---|
| Kirişli tek doğrultulu plak | Ağırlıklı olarak karşılıklı iki mesnete | Okunaklı sistem, yaygın uygulama | Kiriş sarkmaları, tesisat ve net yükseklik |
| Kirişli çift doğrultulu plak | İki ana yöndeki kirişlere | Düzenli panellerde iki yönlü çalışma | Mesnet sürekliliği, boşluklar, donatı koordinasyonu |
| Kirişsiz plak | Doğrudan kolon ve perdelere | Düz tavan ve planlama esnekliği | Zımbalama, yatay sistem ve birleşimler |
| Nervürlü döşeme | Çoğunlukla tek yöndeki nervürlerle | Modüler kurgu ve ağırlık verimliliği | Dolgu niteliği, yangın, tesisat, detaylandırma |
| Kaset döşeme | İki yöndeki nervürlerle | Geniş, düzenli alanlarda iki yönlü taşıma | Kalıp-işçilik, yapı yüksekliği, koordinasyon |
| Prefabrike/kompozit | Sistemine göre kiriş, duvar veya çerçeveye | Hızlı üretim ve montaj olanağı | Birleşimler, montaj evresi, yangın ve diyafram |
Bu tablo bir ön değerlendirme aracıdır; hiçbir satır tek başına sistem seçimi veya boyutlandırma önerisi değildir. TS 500, betonarme eleman ve yapıların kullanım amacına ve süresine uygun güvenlikle tasarlanması, hesaplanması, boyutlandırılması, donatılması ve yapımına ilişkin kural ve koşulları kapsar.[2] Kesitler, donatı, beton sınıfı ve detaylar güncel mevzuat ile proje verileri kullanılarak hesaplanmalıdır.
Döşeme tipi seçerken hangi ölçütler değerlendirilir?
Açıklıklar, aks düzeni ve yükler
Kolon-perde yerleşimi, panel geometrisi, süreklilik ve mimari açıklıklar ilk girdilerdir. Konut, otopark, okul, depo ve endüstriyel yapıların kullanım yükleri aynı değildir. Hareketli bölmeler, ağır ekipmanlar, cephe bağlantıları veya büyük tesisat cihazları da yerel etkiler doğurabilir. Mühendis, olası yük yolunu ve kritik bölgeleri üç boyutlu taşıyıcı sistem içinde değerlendirir.
Sehim, titreşim ve kullanım konforu
Bir döşemenin yalnızca göçmeye karşı yeterli olması kullanım için yeterli olmayabilir. Uzun süreli sehim; bölme duvarlarında, cephede veya kaplamalarda hasara neden olabilir. Yürüme, ritmik hareket ya da makineler titreşim konforunu etkileyebilir. Bu nedenle dayanım kontrollerine ek olarak kullanılabilirlik sınır durumları ve yapısal olmayan elemanlarla uyum incelenir.
Deprem davranışı ve taşıyıcı sistem bütünlüğü
Döşeme, düşey yük taşıyan bağımsız bir parça gibi değil; kolon, kiriş ve perdelerle birlikte çalışan sistemin parçası olarak tasarlanır. Plandaki büyük boşluklar, konsollar, kot farkları ve ani rijitlik değişimleri yatay yük aktarımını etkileyebilir. TBDY’nin amacı, binaların deprem etkisi altındaki tasarım ve yapımı için gerekli kuralları ve minimum koşulları belirlemektir.[1] Bu yüzden döşeme kararı erken aşamada statik proje ile mimari tasarımın koordinasyonuna dâhil edilmelidir.
Mimari, tesisat ve yangın gereksinimleri
Kat yüksekliği, tavan görünümü, şaftlar, merdiven-asansör boşlukları ve cephe sistemi döşeme çözümünü doğrudan etkiler. Kirişsiz bir tavan tesisat dağıtımını kolaylaştırabilirken nervürlü veya kaset bir yüzey koordinasyonu zorlaştırabilir. Yangın dayanımı, akustik performans, ısı ve su yalıtımı ise taşıyıcı hesapla birlikte çözülmesi gereken ayrı performans başlıklarıdır.
Yapım yöntemi, süre ve toplam maliyet
En az beton kullanan seçenek her zaman en ekonomik seçenek değildir. Kalıp sistemi, işçilik, donatı yoğunluğu, vinç ve pompa erişimi, tekrar sayısı, şantiye programı ve tedarik zinciri toplam maliyeti belirler. Projenin uygulanabilirliği, hazırlanan proje çizimleri kadar sahadaki kalite kontrolü ve şantiye şefliği organizasyonuna da bağlıdır.
Döşeme tasarımında sık yapılan hatalar
- Mimari boşlukları sonradan açmak: Merdiven, tesisat veya baca boşluğu yük akışını ve donatı düzenini değiştirebilir. Uygulama öncesi proje müellifinin değerlendirmesi gerekir.
- Her paneli aynı kabul etmek: Kenar, köşe, konsol ve iç açıklıkların mesnet koşulları aynı değildir.
- Sadece ilk maliyete bakmak: Kalıp, tesisat, tavan kaplaması, süre ve bakım birlikte değerlendirilmelidir.
- Beton ve kür kalitesini ikincil görmek: Tasarım varsayımları ancak uygun malzeme, yerleştirme, sıkıştırma ve kür ile sahaya yansır. Beton dayanım sınıfları hakkında temel bilgi için beton sınıfları rehberini inceleyebilirsiniz.
- Boyutları başka projeden kopyalamak: Açıklık, yük, zemin, deprem tehlikesi ve taşıyıcı sistem değiştiğinde güvenli çözüm de değişir.
Bu içerik kavramsal bilgilendirme içindir; belirli bir yapı için kesit, kalınlık, donatı veya uygulama detayı vermez. Taşıyıcı sisteme müdahale, kullanım değişikliği ya da yeni proje söz konusuysa yerinde inceleme ve yetkili inşaat mühendisi hesabı gereklidir.
Döşemeler hakkında sık sorulan sorular
En iyi döşeme tipi hangisidir?
Her yapı için tek bir “en iyi” döşeme yoktur. Uygun seçenek; açıklıklar, yükler, deprem sistemi, mimari hedefler, tesisat, yangın, yapım süresi ve maliyet birlikte değerlendirilerek belirlenir.
Asmolen döşeme ile nervürlü döşeme aynı mıdır?
Günlük kullanımda terimler sıklıkla birbirinin yerine söylense de asmolen, çoğunlukla nervürler arasındaki hafif dolgu elemanını veya bu elemanla kurulan nervürlü sistemi ifade eder. Taşıyıcı davranışı nervürler, üst plak ve mesnet sistemi belirler; dolgunun rolü proje dokümanında açıkça tanımlanmalıdır.
Tek doğrultulu ve çift doğrultulu döşeme nasıl ayırt edilir?
Ayırım, yükün mesnetlere hangi yönlerde ve hangi oranlarda aktarıldığıyla ilgilidir. Panel geometrisi önemli olsa da mesnet sürekliliği, rijitlik, boşluklar ve taşıyıcı sistem düzeni de kararı etkiler. Kesin sınıflandırma statik model ve hesapla yapılır.
Döşemede sonradan delik açılabilir mi?
Proje incelenmeden açılmamalıdır. Küçük görünen bir delik ana donatıyı, nervürü, zımbalama bölgesini veya diyafram sürekliliğini etkileyebilir. Konum ve yöntem, proje müellifi ya da yetkin bir inşaat mühendisi tarafından değerlendirilmelidir.
Döşeme kalınlığı nasıl belirlenir?
Kalınlık; döşeme tipi, açıklık, yük, mesnet koşulları, sehim-titreşim kriterleri, yangın gereksinimleri ve ilgili standart kontrollerine göre hesaplanır. Genel bir sayı vermek güvenli değildir; sonuç proje özelinde belirlenir.
Projeniz için doğru döşeme kararını birlikte verelim
Döşeme tipi, ilk eskizden uygulama detayına kadar mimari ve mühendislik kararlarını etkiler. Yeni yapı, tadilat veya taşıyıcı sistem değerlendirmesi için mevcut verilerinizi paylaşın; ihtiyaçlarınıza uygun kapsamı birlikte belirleyelim. İletişim sayfasından proje ekibimize ulaşın.
Kaynaklar
- T.C. Resmî Gazete, “Türkiye Bina Deprem Yönetmeliği”, 18 Mart 2018, Sayı 30364 (Mükerrer) ve ekindeki “Deprem Etkisi Altında Binaların Tasarımı İçin Esaslar”.
- Türk Standardları Enstitüsü, TS 500:2000, “Betonarme Yapıların Tasarım ve Yapım Kuralları”. Projede standardın yürürlükteki baskısı ve ilgili mevzuat kontrol edilmelidir.
