Zemin Etüdü Nedir? Aşamaları, Rapor İçeriği ve Projeye Etkisi

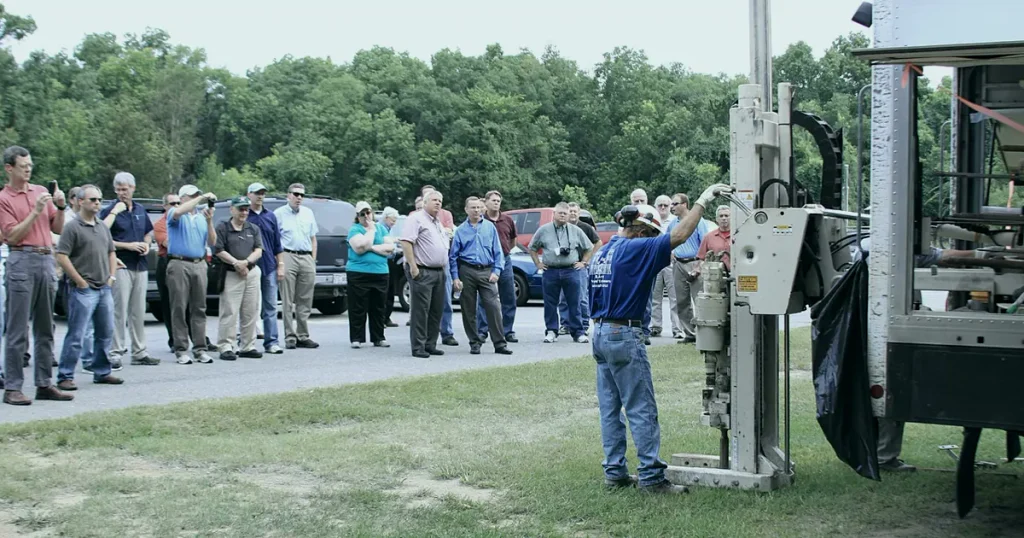

Kapak görseli temsili olarak hazırlanmıştır; Kastamonu İnşaat’ın tamamlanmış bir projesini göstermez.

Zemin etüdü nedir? Zemin etüdü; yapılması planlanan binanın oturacağı parseldeki zemin ve kaya birimlerini, yeraltı suyu koşullarını ve yerel deprem etkileriyle ilişkili verileri araştıran; sonuçları temel ve taşıyıcı sistem tasarımında kullanılacak mühendislik değerlendirmelerine dönüştüren çalışmadır. Yalnızca sondaj yapılması veya zemine bir sınıf harfi verilmesi değildir. Ön bilgi toplama, saha incelemesi, arazi deneyleri, numune alma, laboratuvar deneyleri, zemin modelinin kurulması ve geoteknik değerlendirme bir bütün olarak ele alınır.

Zemin etüdü neden yapılır?

Bir binanın yükleri kolon, perde veya taşıyıcı duvarlardan temele; temelden de zemin ya da kaya ortamına aktarılır. Bu ortamın dayanımı, sıkışabilirliği, tabakalanması ve suyla ilişkisi bilinmeden yalnız üstyapıya bakarak güvenilir temel tasarımı yapılamaz. Zemin etüdü, bu belirsizlikleri proje amacına uygun araştırma ve hesaplarla azaltır.

Zemin ve Temel Etüdü Uygulama Esasları ve Rapor Formatına Dair Tebliğ’in güncel resmî metni, etütlerin amacını; zemin veya kaya birimlerinin mühendislik özellikleri ile yeraltı suyu verilerinin toplanması, yerel deprem etkilerinin belirlenmesi ve sonuçların raporlanması çerçevesinde tanımlar. Çalışma, yalnız ruhsat dosyasına eklenecek bir belge üretme işi olarak görülmemelidir. Tasarım kararlarını beslemesi ve yapım sırasında karşılaşılabilecek geoteknik riskleri önceden görünür kılması gerekir.

Etütte cevap aranan sorular projeye göre değişir: Temel kotunda hangi tabakalar vardır? Zemin yükler altında ne kadar oturabilir? Yeraltı suyu kazı ve temel yapımını nasıl etkileyebilir? Şev, kazı, komşu yapı veya dolgu kaynaklı özel bir sorun var mıdır? Deprem etkileri bakımından hangi yerel zemin girdileri kullanılmalıdır? Sıvılaşma, taşıma gücü, oturma veya yanal zemin basıncı gibi hangi tahkikler gereklidir? Bu soruların her biri, saha koşulları ve planlanan yapıyla birlikte değerlendirilir.

Zemin etüdü, yerel zemin sınıfı ve temel türü aynı şey midir?

Hayır. Zemin etüdü geniş kapsamlı bir araştırma ve değerlendirme sürecidir. Yerel zemin sınıfı, bu süreçte elde edilen verilerden hareketle deprem hesabında kullanılan girdilerden yalnızca biridir. ZA, ZB, ZC, ZD, ZE ve ZF sınıflarının ölçütleri ve tasarım spektrumuyla ilişkisi için yerel zemin sınıfları rehberini inceleyebilirsiniz. Bu yazının odağı sınıf harflerini yeniden açıklamak değil, etüdün nasıl planlandığı ve raporun projede ne işe yaradığıdır.

Temel türü de etüdün kendisi değildir. Tekil, sürekli, radye veya kazıklı temel gibi seçenekler, yapı yükleri ve zemin davranışı birlikte incelenerek değerlendirilir. Temellerin yük aktarma biçimleri ve seçim ölçütleri temel çeşitleri yazısında ayrıntılı olarak ele alınır. Zemin raporunda bir temel seçeneği önerilmesi, statik proje müellifinin üstyapı yüklerini ve yönetmelik kontrollerini dikkate almadan otomatik olarak o sistemi çizmesi anlamına gelmez.

Zemin etüdü nasıl yapılır?

Etüdün kapsamı, yapı ve zemin koşullarına göre belirlenen kategoriye ve araştırma sırasında ortaya çıkan bulgulara bağlıdır. Bu nedenle her parselde aynı sayıda sondaj, aynı derinlik veya aynı deney listesi uygulanacağı söylenemez. Güncel uygulama esasları Kategori 1, Kategori 2 ve Kategori 3 ayrımını kullanır; sınıflandırma yalnız kat sayısına bakılarak yapılmaz. Yapının özellikleri, zemin birimleri, yeraltı suyu, civar yapılar, bölgesel deprem özellikleri ve çevre koşulları birlikte ele alınır.

1. Proje bilgilerinin ve mevcut verilerin toplanması

Planlanan yapının konumu, oturum alanı, katları, bodrumu, yaklaşık temel kotu, taşıyıcı sistem yaklaşımı ve varsa öngörülen yükleri etüt planına girdi oluşturur. İmar ve harita belgeleri, plana esas jeolojik-jeoteknik veya mikrobölgeleme raporlarının ilgili bölümleri, topoğrafya, çevredeki yapılar ve önceki çalışmalar incelenir. Ancak bölgesel raporlar parsel etüdünün yerine geçmez; araştırmanın bağlamını kurmaya yardımcı olur.

2. Saha ön incelemesi ve araştırma planı

Parselde eğim, yüzey suyu, dolgu izleri, mevcut kazılar, erişim, komşu temeller, şevler ve araştırma ekipmanının çalışma koşulları gözlenir. Ardından araştırma noktalarının yeri, sayısı ve derinliği ile kullanılacak yöntemler belirlenir. Çalışma başladıktan sonra beklenmeyen tabaka, su koşulu veya tutarsız deney sonucu görülürse planın genişletilmesi gerekebilir.

3. Arazi araştırmaları ve numune alma

Etüt kategorisine ve zemine göre sondajlar, araştırma çukurları, sondalamalar, arazi deneyleri ve jeofizik yöntemler kullanılabilir. SPT gibi penetrasyon deneyleri, kaya karotu alınması, yerinde dayanım veya deformasyon ölçümleri ve sismik çalışmalar farklı sorulara cevap verir. Bir yöntemin varlığı diğer bütün yöntemleri gereksiz kılmaz; doğru kombinasyon zemin-etüt ekibince belirlenir. Numunelerin alınması, korunması, tanımlanması ve laboratuvara ulaştırılması da veri kalitesinin parçasıdır.

4. Laboratuvar deneyleri

Numuneler üzerinde tane dağılımı, kıvam limitleri, doğal su muhtevası, birim hacim ağırlık, dayanım, sıkışabilirlik veya kaya özelliklerine yönelik deneyler gerekebilir. Deney programı her numuneye ezbere aynı testleri uygulamak yerine, sahada karşılaşılan birimleri tanımlayacak ve hesaplarda kullanılacak parametreleri destekleyecek biçimde kurulmalıdır. Tebliğ, laboratuvar deneylerinin resmî makamlarca yetkilendirilmiş zemin ve kaya mekaniği laboratuvarlarında yapılmasını öngörür.

5. Zemin modeli, analizler ve raporlama

Arazi ve laboratuvar sonuçları birlikte yorumlanarak tabakaların yayılımı, karakteristik özellikleri ve yeraltı suyu koşulları için arazi zemin modeli oluşturulur. Ardından gerekli taşıma gücü, oturma, sıvılaşma, şev veya kazı stabilitesi, yanal basınç ve benzeri geoteknik değerlendirmeler proje koşullarına göre yapılır. Sonuçlar, dayanakları ve sınırlamalarıyla rapora aktarılır. AFAD’ın yayımladığı Türkiye Bina Deprem Yönetmeliği Bölüm 16, deprem etkisi altında temel zemini ve temellerin tasarımına ilişkin özel kuralları içerir.

Zemin etüdü raporunda neler bulunur?

TBDY ve uygulama esasları, zemin ve temel etüt raporunu birbiriyle ilişkili Veri Raporu ve Geoteknik Rapor olarak ele alır. Veri Raporu ölçüm ve deneylerden elde edilen bilgileri izlenebilir biçimde sunar. Geoteknik Rapor ise bu verilerle zemin modelini kurar, tasarım parametrelerini seçer ve mühendislik analizleri üzerinden temel tasarımına yönelik değerlendirme ve öneriler geliştirir.

Raporun yalnız sonuç sayfasını okumak yeterli değildir. Kullanılan parametrelerin hangi veriye dayandığı, araştırma noktalarının bina oturumuyla ilişkisi, belirsizlikler, varsayımlar ve önerilerin uygulanma koşulları da kontrol edilmelidir. Bakanlığın Uygulama Esasları ve Rapor Formatı duyurusu, arazi ve laboratuvar çalışmalarının proje amacına uygun planlanması, yapılması, raporlanması ve kontrolüne dikkat çeker. Ayrıca 2021’de yayımlanan değişiklik Tebliği nedeniyle eski şablonlar yerine güncel metin ve ekler esas alınmalıdır.

Zemin etüdü statik projeyi nasıl etkiler?

Statik proje mühendisi, mimari geometri ve yapı yükleriyle birlikte zemin raporundaki tasarım parametrelerini değerlendirir. Yerel zemin sınıfı deprem hesabındaki spektral taleple; zemin dayanımı ve sıkışabilirliği temel boyutları, taşıma gücü ve oturma kontrolleriyle; yeraltı suyu ise kazı, drenaj, kaldırma ve dayanıklılık kararlarıyla ilişkili olabilir. Yanal zemin basınçları bodrum perdeleri ve iksa tasarımını, şev veya komşu yapı koşulları da uygulama sırasını etkileyebilir.

Bu ilişki tek yönlü değildir. Zemin etüdü hazırlanırken planlanan yapının oturumu, bodrumu, temel kotu ve yükleri hakkında yeterli bilgi bulunmalıdır. Mimari ya da taşıyıcı sistem önemli ölçüde değişirse önceki rapordaki varsayımlar geçerliliğini kaybedebilir. Bu durumda rapor müellifleri ve statik proje müellifi, ek değerlendirme veya ek araştırma gerekip gerekmediğini birlikte ele almalıdır. Yapım sürecinin genel sırasını görmek için inşaat yapım aşamaları rehberine bakabilirsiniz.

Zemin etüdü neden parsel ve proje özeldir?

Zemin koşulları kısa mesafelerde değişebilir. Bir komşu parselde görülen kaya, dolgu kalınlığı veya yeraltı suyu seviyesi sizin bina oturumunuzda aynı olmayabilir. Aynı parsel içinde dahi eski dolgu alanı, dere yatağı etkisi, eğim, ayrışma veya farklı tabaka kalınlıkları bulunabilir. Bu nedenle komşu binanın raporunu kopyalamak, çevrim içi haritadan temel seçmek ya da yalnız yüzey gözlemine dayanmak doğru değildir.

Raporun geçerliliği planlanan yapı ve incelenen oturumla da sınırlıdır. Bina yeri, kat veya bodrum düzeni, temel kotu, yük seviyesi ve kazı geometrisi değiştiğinde tasarım senaryosu değişir. Rapor ayrıca yeraltı suyunun tek bir tarihteki gözlemine dayanıyorsa mevsimsel değişimi bütünüyle temsil etmeyebilir; gerekli izleme kapsamı proje koşullarına göre belirlenir. Etüt, sahadaki her noktayı kesintisiz görmez; araştırma noktaları arasındaki yorum mühendislik modelidir. Kazıda rapordan farklı bir birim, dolgu, boşluk veya su koşulu görülürse çalışma durumu kayıt altına alınmalı ve yetkili uzmanlarca yeniden değerlendirilmelidir.

Etüt öncesi ve rapor tesliminde kontrol listesi

• Parselin ada-parsel bilgisi, aplikasyonu ve güncel harita verileri doğru mu?
• Planlanan yapının oturumu, kat ve bodrum bilgisi ile yaklaşık temel kotu etüt ekibine verildi mi?
• Etüt kategorisi ve araştırma programı yapı-zemin koşullarına göre gerekçelendirildi mi?
• Araştırma noktaları bina oturumuyla ilişkilendirilmiş, koordinat ve kotları gösterilmiş mi?
• Arazi ve laboratuvar sonuçları ekleriyle izlenebilir mi?
• Veri Raporu ile Geoteknik Rapor birbirini destekliyor mu?
• Tasarım parametreleri, geoteknik tahkikler, varsayımlar ve sınırlamalar açık mı?
• Temel, kazı, drenaj, zemin iyileştirme veya yapım kontrolüne ilişkin öneriler proje ekibiyle paylaşıldı mı?
• Statik proje ile zemin raporundaki yapı bilgileri ve temel kabulleri uyumlu mu?

Parselinizde planlanan yapı için hangi teknik belgelerin gerektiğini ve statik proje girdilerini değerlendirmek üzere iletişim sayfasından mevcut belgelerinizi paylaşabilirsiniz. İlk değerlendirme, etüdün veya ilgili idarenin onayının yerine geçmez; iş kapsamının doğru kurulmasına yardımcı olur.

Sık Sorulan Sorular

Zemin etüdü ile zemin sınıfı aynı şey mi?

Hayır. Zemin etüdü saha, laboratuvar ve mühendislik değerlendirmelerinden oluşan kapsamlı süreçtir. Yerel zemin sınıfı, deprem tasarımı için bu süreçten elde edilen girdilerden biridir. Etütte ayrıca tabakalanma, yeraltı suyu, dayanım, oturma ve projeye bağlı geoteknik sorunlar değerlendirilir.

Her arsa için sondaj yapılması zorunlu mudur?

Her parsel için tek bir yöntem ve sayı söylemek doğru değildir. Araştırmanın kapsamı etüt kategorisine, yapı özelliklerine, zemin-kaya koşullarına ve güncel mevzuata göre planlanır. Bazı kapsamlar araştırma çukuru, sondaj, sondalama, arazi deneyi ve jeofizik yöntemlerin farklı birleşimlerini gerektirebilir. Kesin program yetkili etüt ekibince belirlenmelidir.

Zemin etüdü temel türünü kesin olarak belirler mi?

Rapor temel seçeneklerini değerlendirir, tasarım parametreleri ve öneriler sunar; fakat nihai temel sistemi üstyapı yükleri, mimari düzen, deprem etkileri ve statik hesaplarla birlikte seçilir. Bu nedenle “raporda radye yazıyor, her durumda radye yapılır” gibi bağlamdan kopuk bir sonuç çıkarılmamalıdır.

Komşu parselin zemin etüdü kullanılabilir mi?

Komşu rapor çevresel bilgi sağlayabilir ancak sizin parseliniz ve yapınız için hazırlanmış etüdün yerine geçmez. Zemin tabakaları, dolgu, kaya seviyesi, su koşulları ve yapı yükleri değişebilir. Güncel uygulama esasları zemin ve temel etüt raporunu her bir parsel için ve planlanan yapının temel ile statik hesaplarına esas olacak biçimde ele alır.

Sonuç

Zemin etüdü, arsaya yalnız “uygun” veya “uygun değil” etiketi veren kısa bir belge değildir. Doğru planlandığında parseldeki zemin-kaya profilini ve su koşullarını ortaya koyar, belirsizlikleri tanımlar, geoteknik analizlere dayalı tasarım parametreleri üretir ve statik proje ile saha uygulamasına teknik dayanak sağlar. Değeri, sondaj sayfasının kalınlığından değil; araştırmanın planlanan yapıyla uyumundan, verinin kalitesinden ve sonuçların hesaplara doğru aktarılmasından gelir.
